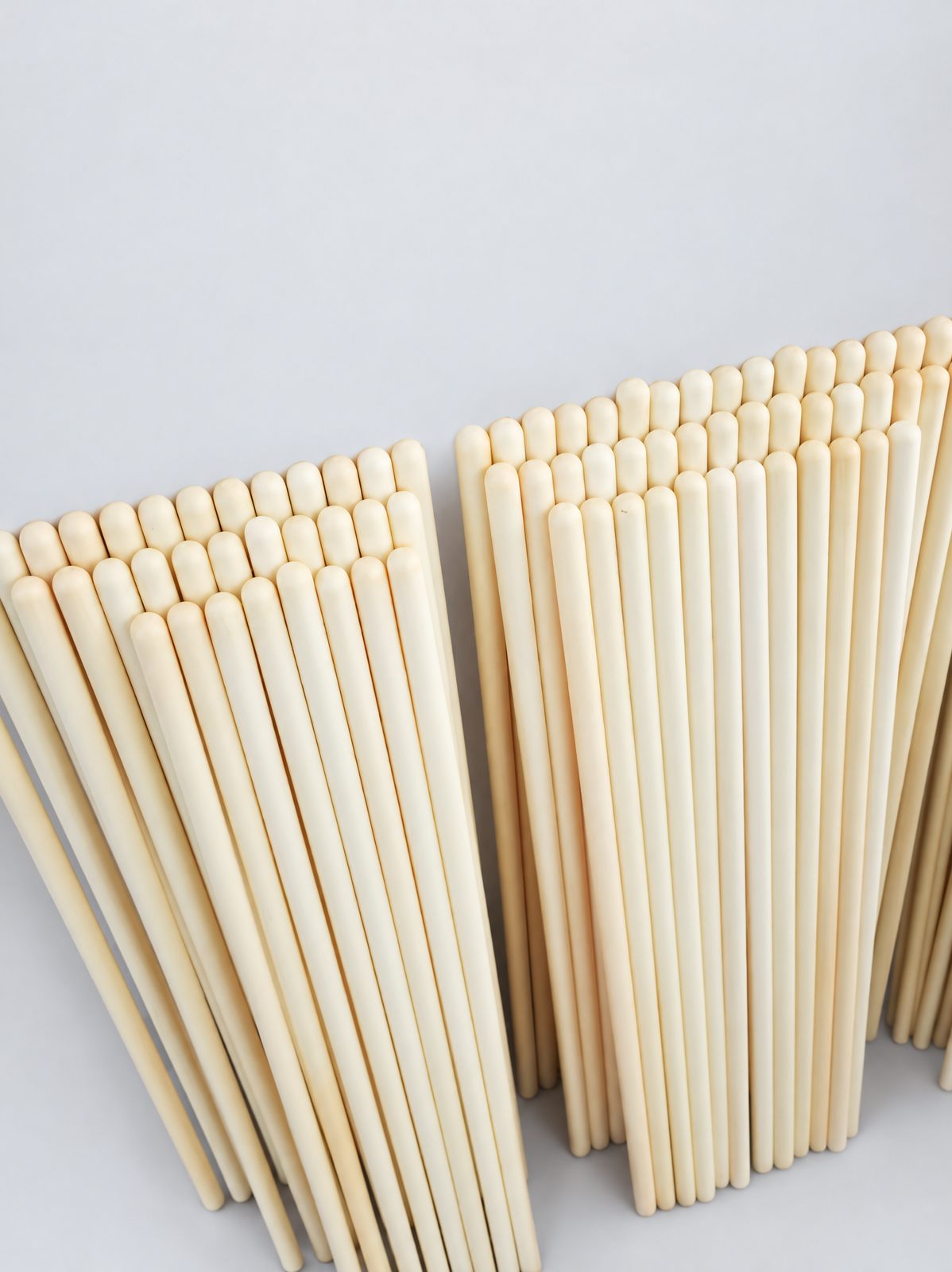

アルミナ製熱電対保護管
温度計測機器や工業炉で熱電対を保護する、片端閉じ・両端開口のセラミック保護管。
産業分野の100+社が採用ウェーハメーカーから熱電対メーカーまで、100+社が採用
1984年以来、2,100万本のアルミナ管を出荷
中国・唐山市の自社窯で、年間約50万個を焼成しています。標準サイズは通常、在庫から3–7日で出荷します。
- 化合物半導体
- 熱電対
- 特殊ガラス
- 工業炉
- 冶金
- 研究機関
リピート取引先100+社2024年以降の出荷数140万+納入先一覧を見る
基本情報
- 熱電対保護管の品質マネジメントシステム認証
- ISO 9001:2015
- 試験機関で分析したアルミナ管サンプル（報告書26-04928）
- 99.61% Al₂O₃

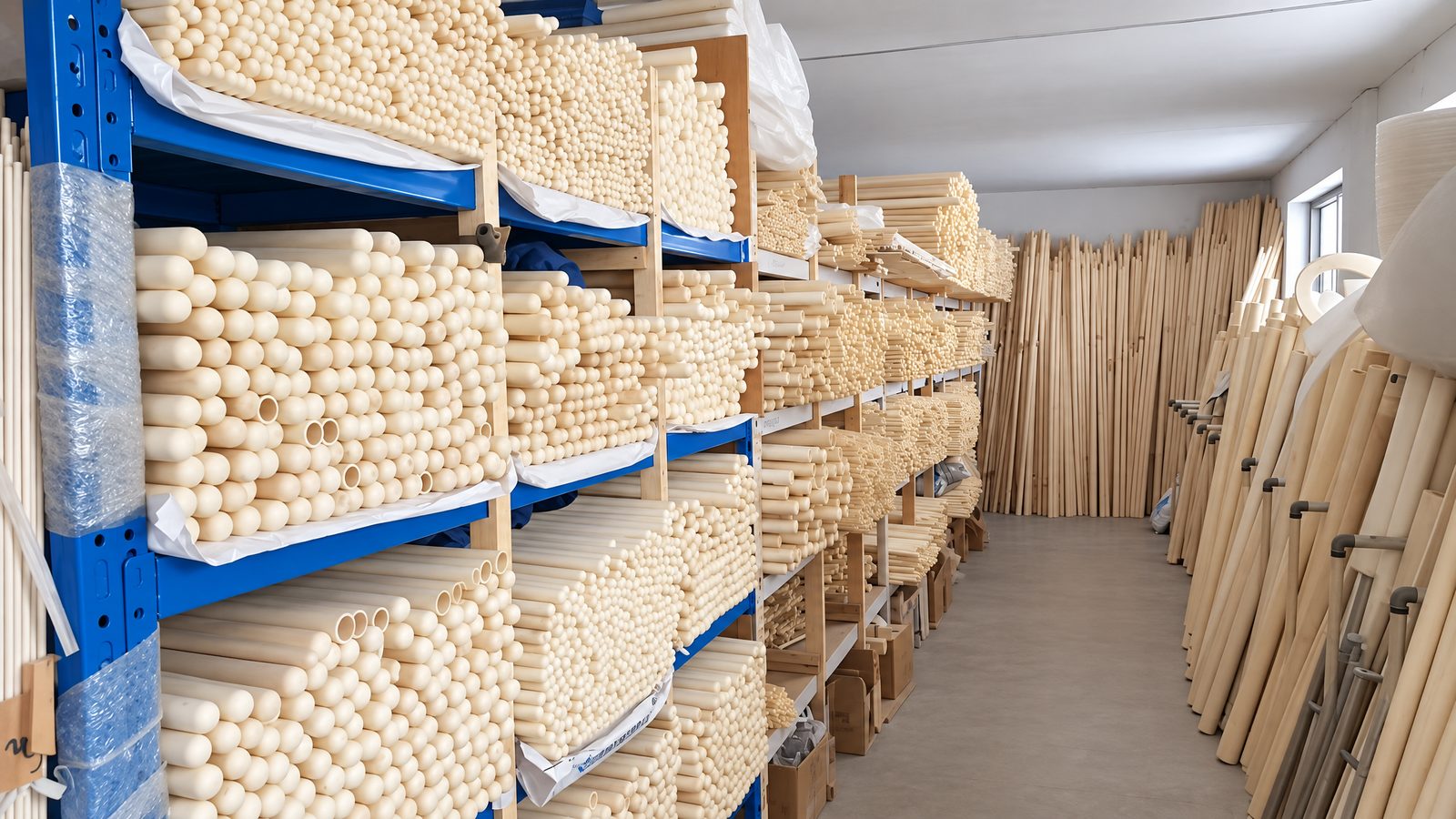

- 標準サイズは通常、在庫から出荷
- 約3–7日
- 特注品の最小発注数量（通常）
- 100個
- 承認用サンプル
- 5–10個
製品
センサー、工業炉、ラボ向けの5つの製品群
主力製品は保護管です。同じ材料・同じ成形ラインで、保護管とともに使われる絶縁管、炉心管、るつぼ、異形品も製造しています。

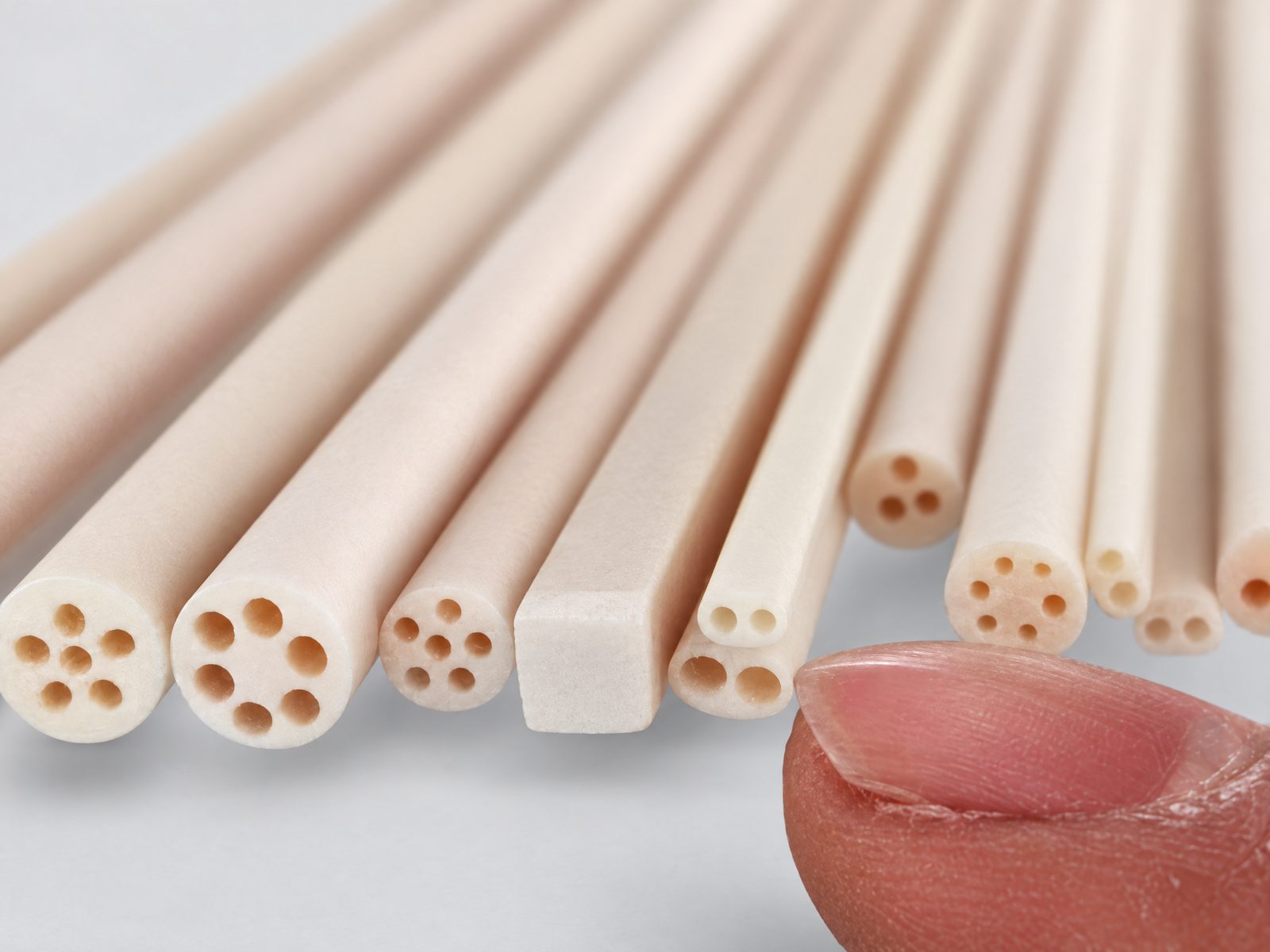

アルミナ製熱電対用絶縁管・多穴絶縁管
熱電対の素線どうしを隔て、高温・高周波で電気絶縁を確保する単穴・2穴・多穴の絶縁管。
アルミナ・高純度アルミナ製 高温炉心管
ラボ炉、抵抗炉、電気炉、熱処理炉向けの両端開口管、大口径管、特注管。
アルミナ・高純度アルミナ製 るつぼ・ボート
冶金、化学プロセス、エレクトロニクス、ガラス、ラボ分析向けの円筒形・角形・異形のるつぼとボート。
アルミナ・工業用セラミックス製 特注部品
お客様の図面またはサンプルにもとづき、鋳込み、プレス、押出、ホットプレスで成形する異形品。
製造品目
- アルミナ・高純度アルミナ・工業用セラミック管
- セラミックボール、ポットミルおよび関連部品
- 繊維機械用の耐摩耗・摩擦セラミックス
- 電気用・ヒーター用・ランプソケット用セラミックス
- セラミックローラー・ふるい部品
実績
量産規模の供給と、継続してご注文いただくお客様
- これまでの取引先数
- 100+
- リピート取引先数
- 100+
- 2024–2026年の出荷数（個）
- 140万+
- 1984年以降のアルミナ管出荷数
- 2,100万本
中国の太陽光産業の拡大期には、熱電対保護管を供給しました。
2024–2026年の出荷数量は、当社の販売記録によります。
当社のセラミックスが使われる現場
化合物半導体の結晶育成
複数の基板メーカー。当社最大の製品ラインです。
当社の供給品
扁平・丸形の2穴絶縁管（長さ1.2 m以上、図面による製作）
温度計測
熱電対・計測機器メーカー10+社
当社の供給品
片端閉じの保護管、1〜4穴の絶縁管、絶縁ビーズ
光学ガラスと先端合金
光学ガラス・特殊合金メーカー
当社の供給品
両端開口の高純度アルミナ管、絶縁管、図面による部品
製造工程
アルミナ粉末から木箱梱包まで、自社工場で一貫生産
粉砕、成形、焼成、仕上げ、検査、梱包まで、すべて唐山市の自社工場で行っています。
02粉砕
原料粉末を大型のドラム式ボールミルで粉砕します。

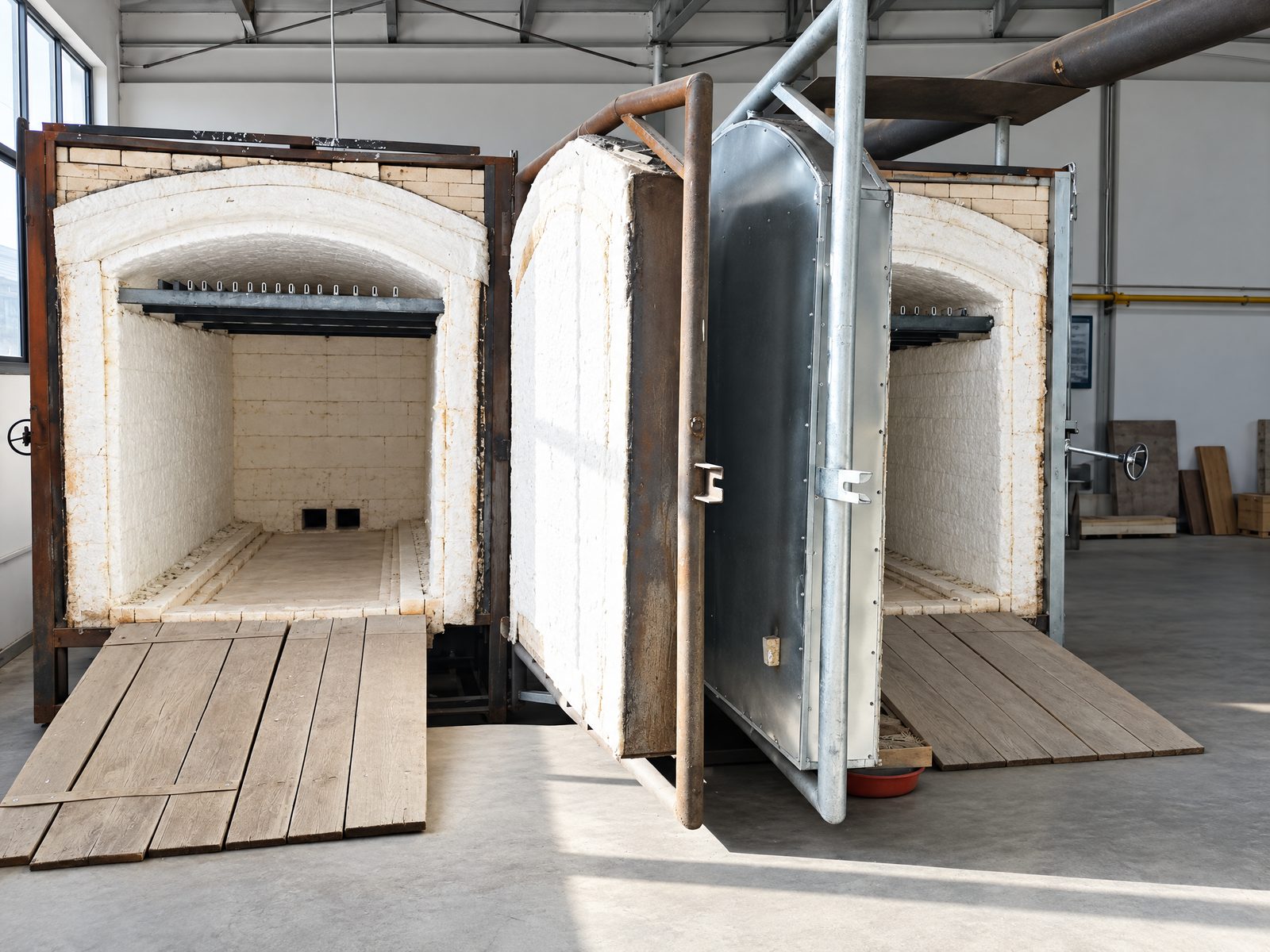

05焼成
管は窯内に垂直に吊るして焼成します。焼成は、ガス窯の作業手順書にもとづき、熱電対と光高温計で管理しています。
06仕上げ
管はご注文の長さに切断し、図面の指示に応じてスリット加工や穴あけを行います。
07検査
外径と内径をノギスで測定します。
納入先の業界
幅広い業界で採用されています
業種別に、主にご注文いただいている製品をご紹介します。
01
化合物半導体基板メーカー
結晶育成炉用の、長尺の扁平2穴絶縁管と丸形2穴絶縁管。
02
熱電対・温度計測機器メーカー
保護管と多穴絶縁管。数週間ごとにリピート注文をいただいています。
03
光学ガラス・特殊合金メーカー
溶解炉、徐冷炉、熱処理炉用の高純度アルミナ管と絶縁管。
04
工業炉メーカー、鉄鋼・冶金工場
炉心管、穴あけ管、ねじ付き管、お客様の図面による部品。
05
研究機関・ラボ
るつぼ・ボート、絶縁管、管類。
06
輸出パートナー
当社の管と絶縁管は、輸出パートナーを通じて欧州と韓国で使われています。
図面にもとづく製作
お手持ちの図面をお送りください。その図面どおりに成形します。
お客様の図面またはサンプルをもとに設計し、4種類の成形方法で異形品を製作します。寸法と使用条件をお知らせいただければ、材質と工法をご提案します。
成形方法
- 鋳込み成形
- プレス成形
- 押出成形
- ホットプレス成形
対応形状
- 丸管
- 楕円管
- 角管
- 両端開口管
- 片端閉じ保護管
- 単穴管
- 2穴管
- 多穴管
- キャピラリー管
- 穴あき管
- ねじ付き管
- リブ付き・角柱管
- 丸棒
- るつぼ
- ボート
- ボール
- 異形品
- アルミナ管の出荷実績
- 2,100万本
- 年間出荷数（自社窯で焼成）
- 約50万個
- 熱電対保護管の品質マネジメントシステム認証
- ISO 9001:2015
認証・試験
保護管の製造でISO 9001認証を取得、第三者機関の試験も実施
当社の品質マネジメントシステムは、熱電対用セラミック保護管の製造についてISO 9001:2015の認証を受けています。アルミナ管サンプルの試験結果は99.61% Al₂O₃でした。
品質マネジメント
ISO 9001:2015
GB/T19001-2016 · 認証機関：CFL Certification Center
- 認証範囲
- 熱電対用セラミック保護管の製造
- 登録番号
- 06525Q02034R1S
- 有効期間
- 2025年8月6日 – 2028年8月5日
- 認定
- CNAS C065-M · IAF
認証書の写しは、ご要望に応じてお送りします。
第三者機関による試験
99.61% Al₂O₃
アルミナ管サンプル。Chinalco Testing Technology (Zhengzhou) Co., Ltd.にて2026年5月13日に試験（報告書26-04928）。
| 項目 | % | 試験方法 |
|---|---|---|
| Al₂O₃ | 99.61 | GB/T 24487-2022 |
| SiO₂ | 0.15 | GB/T 6609.3-2004 |
| Fe₂O₃ | 0.014 | GB/T 6609.4-2004 |
| Na₂O | 0.054 | GB/T 6609.1-2018 |
| CaO | 0.13 | GB/T 6609.1-2018 |
| 強熱減量 | 0.033 | GB/T 6609.2-2022 |
毎年、同じ外部機関で分析
- 202499.55% Al₂O₃, report 24-04372
- 202599.57% Al₂O₃, report 25-04979
- 202699.61% Al₂O₃, report 26-04928
分析報告書はご要望に応じてご提供します。
梱包
木箱に梱包し、バンド掛け・パレット積みで出荷

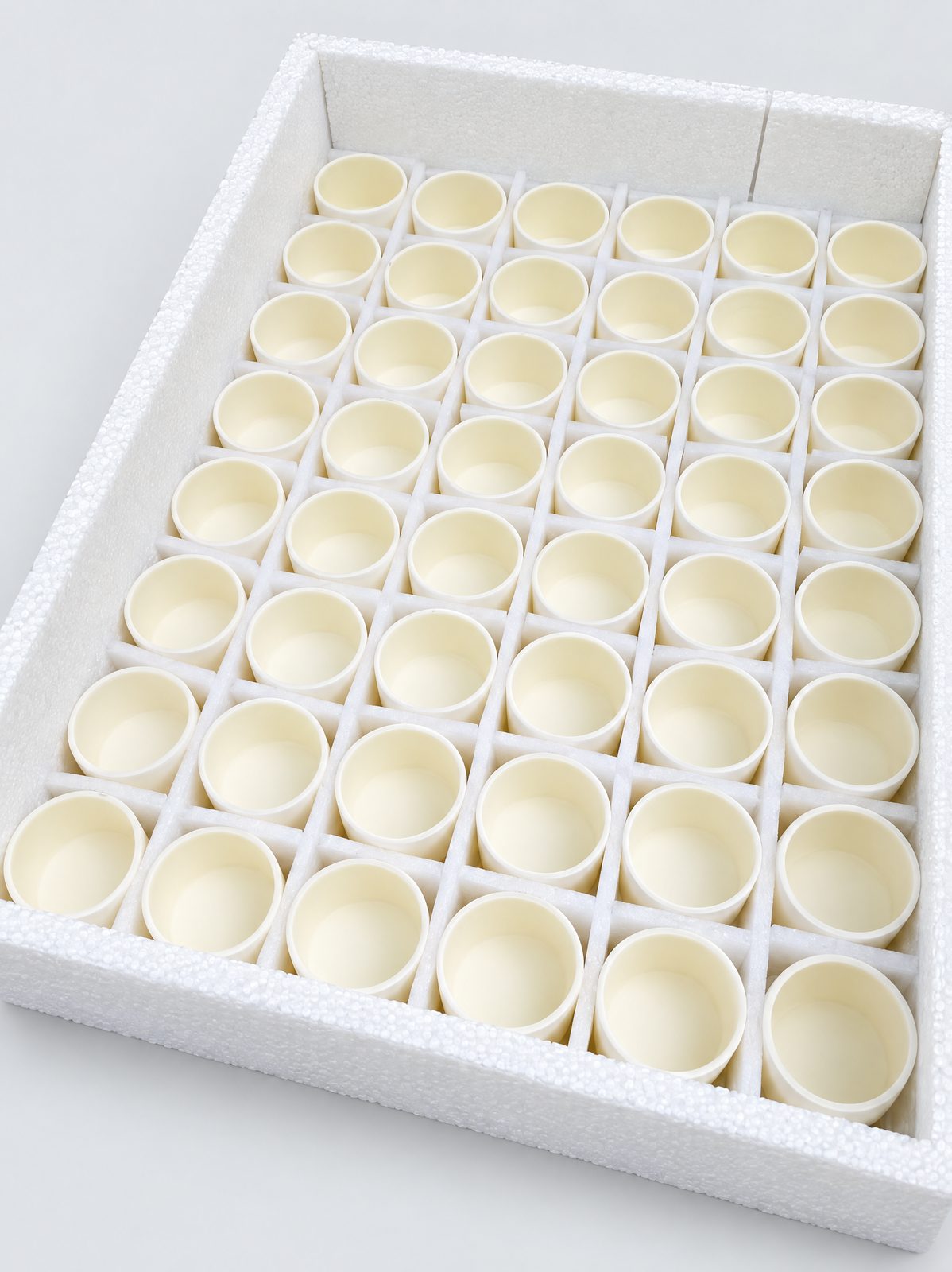

- 01フォーム内張りの合板木箱（台木付き・バンド固定）
- 02管は気泡緩衝材で包むか、ストレッチフィルムで束ねる
- 03小型の絶縁部品は1 kg袋入り
- 04番号付きの木箱をパレットに固定
仕向地と取り扱い条件をお知らせください。梱包方法と荷印はご注文ごとに確認いたします。
お見積り依頼
図面・サンプル・品番をお送りください
寸法・材質グレード・数量をお知らせください。グレード、寸法、公差はお見積りごとに確認してご提示します。毎年の分析報告書は、ご要望に応じてご提供します。
- 特注品の最小発注数量（通常）
- 100個
- 承認用サンプル
- 5–10個
- 製作期間（通常）
- 25–30日
- 標準サイズ在庫品の出荷（小口〜大口）
- 約3–7日
